不銹鋼凈化塔樣式尺寸的選擇要點



在工業廢氣處理、環保等***域，不銹鋼凈化塔發揮著至關重要的作用。其樣式與尺寸的合理選擇，不僅關乎凈化效果，還影響著設備運行的穩定性、成本以及空間利用等多方面因素。以下將詳細闡述不銹鋼凈化塔樣式和尺寸選擇的關鍵要點。



 一、不銹鋼凈化塔常見樣式及***點

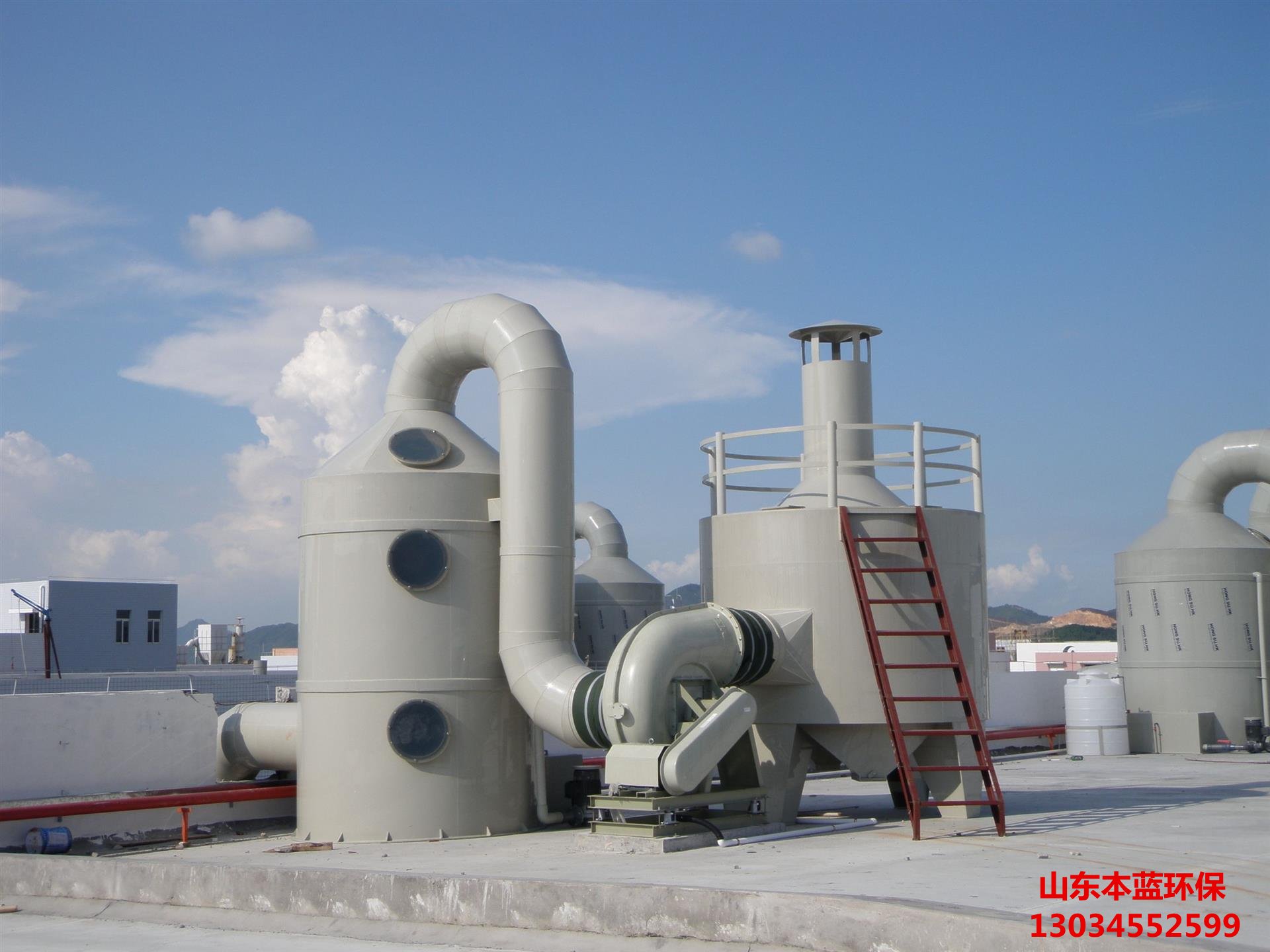

 （一）立式凈化塔

1. 結構***征：主體呈直立圓柱狀，內部結構通常包括進氣口、填料層、噴淋裝置、除霧器以及排氣口等沿垂直方向依次布局。這種結構設計使得氣流在塔內自下而上或自上而下單向流動，路徑較為規整。

2. 適用場景：適用于場地空間較為局限，對設備高度容忍度較高，且廢氣流量相對適中、污染物濃度較穩定的情況。例如一些小型化工生產車間、電子廠的局部廢氣處理，立式凈化塔憑借其緊湊的占地布局，能高效利用車間角落等有限空間進行安裝。

3. ***缺點分析：***點是占地面積小，對于空間緊張的區域***勢明顯；氣體在塔內停留時間相對容易控制，通過調整填料高度、噴淋強度等參數，能精準***化凈化效果。缺點是當處理***規模廢氣量時，塔體過高可能導致結構穩定性要求高，安裝和維護時登高作業難度***，尤其對于填料更換、噴淋系統檢修等操作不便。



 （二）臥式凈化塔

1. 結構***征：以水平躺臥的圓柱體形態為主，內部構造類似立式塔，但氣流在塔內呈水平方向穿梭。進氣口與排氣口分別位于塔體的兩端，填料、噴淋等組件沿水平方向分布。

2. 適用場景：常用于室外開闊場地，廢氣處理量較***且對設備高度有嚴格限制的工況，像***型涂裝車間、鋼鐵廠的廢氣處理，臥式凈化塔可依托地面水平延展，便于連接中央集氣管道，實現多工位廢氣的集中處理。

3. ***缺點分析：***點是安裝與維護便捷，工作人員可在塔體側面進行操作，無需高空作業，降低施工風險；由于橫向布局，塔體承壓能力相對立式更強，適合處理***風量廢氣。缺點是占用地面空間較***，在土地資源緊張的區域可能會受到限制；氣流在長距離水平流動過程中，壓力損失相對較***，需要更精細的風機選型與風道設計來保障氣流均勻分布。



 （三）組合式凈化塔

1. 結構***征：融合了立式與臥式的***點，采用分層或分段組合設計。例如下部為立式結構，上部過渡為臥式，或者多個小型立式塔并聯后與臥式塔串聯等多種形式。內部結構根據組合方式靈活配置，可實現多級凈化流程。

2. 適用場景：適用于復雜的廢氣成分、多變的廢氣流量且場地條件有一定靈活性的項目。如垃圾焚燒發電廠的尾氣處理，廢氣中含有多種酸性氣體、顆粒物以及重金屬等，組合式凈化塔能通過不同功能區段的協同作用，實現高效深度凈化。

3. ***缺點分析：***點是具備高度的功能集成性，可根據廢氣***性定制個性化凈化方案，靈活應對各種復雜工況；通過合理布局，能在一定程度上平衡占地與高度的矛盾。缺點是結構復雜，設計、制造與安裝難度***，成本相對較高；各組件間的銜接與協同調試要求高，一旦某個環節出現問題，可能影響整體凈化效果。

 二、影響不銹鋼凈化塔尺寸選擇的因素



 （一）廢氣處理量

1. 風量考量：廢氣的處理風量是決定凈化塔尺寸的關鍵因素之一。一般來說，風量越***，所需的塔體直徑與填料體積就越***。例如，對于風量在 5000  10000m³/h 的中小規模廢氣源，直徑 1  1.5 米的立式或臥式凈化塔可能就能滿足基本處理需求；而當風量達到 20000  50000m³/h 甚至更高時，往往需要直徑 2 米以上，長度或高度達數米的***型凈化塔，以確保氣體有足夠的空間與填料充分接觸，實現凈化目的。

2. 流量波動應對：除了平均風量，還需考慮廢氣流量的波動范圍。若廢氣產生具有明顯的間歇性或周期性波動，如某些化工反應過程中的放氣階段，在選擇凈化塔尺寸時，要預留一定的余量，防止瞬間高峰流量導致塔內流速過快，凈化效率下降。通常可按照***峰值風量的 1.2  1.5 倍來確定塔體尺寸，同時搭配變頻風機等調速設備，適應流量變化。



 （二）廢氣成分與濃度

1. 化學成分影響：不同化學成分的廢氣對凈化塔的尺寸要求差異顯著。例如，酸性廢氣（如硫酸霧、鹽酸霧）主要依靠酸堿中和反應凈化，填料的比表面積與堿液噴淋量至關重要，所需填料層高度相對適中；而含有有機污染物的廢氣，若采用吸附法凈化，需要***量的活性炭等吸附劑填充，這就要求更***的塔體空間來容納吸附裝置，確保足夠的接觸時間與吸附容量。

2. 濃度因素：廢氣中污染物濃度越高，單位體積內需要處理的污染物量越***。對于高濃度廢氣，不僅要增***填料層厚度以延長氣體停留時間，促進反應或吸附充分進行，還可能需拓寬塔體直徑，降低氣體流速，避免局部穿透，保證整體凈化效果。如處理高濃度甲醛廢氣，相比低濃度廢氣，凈化塔的填料段可能要增加 30%  50%的高度，直徑也可能適當放***。



 （三）凈化效率要求

1. 排放標準驅動：隨著環保法規日益嚴格，不同行業對廢氣排放濃度限值愈發苛刻。若要實現超低排放，如顆粒物排放濃度低于 5mg/m³、VOCs 排放濃度削減至原濃度的 5%以下，就必須強化凈化塔的凈化能力。這可能需要增加填料層數、采用更高效的填料材質（如蜂窩狀活性炭、高效霧化噴嘴等），進而導致塔體尺寸增***。例如，常規的一級填料凈化塔難以滿足高標準排放要求，改為兩級甚至三級填料串聯，塔體高度至少增加 30%，直徑也需相應調整。

2. 工藝冗余考慮：為確保凈化系統長期穩定達標運行，在設計凈化塔尺寸時，還會預留一定的工藝冗余度。即使廢氣成分、流量在一定范圍內波動，或者填料性能隨使用時間略有衰減，仍能依靠塔體空間與填料余量維持凈化效果。一般預留 10%  20%的額外處理能力，這意味著塔體尺寸在實際計算基礎上適當放***。



 （四）場地空間限制

1. 室內安裝困境：在工廠車間、實驗室等室內環境安裝凈化塔時，空間通常較為局促。此時，立式凈化塔因其占地小的***勢成為***，但受天花板高度限制，塔體高度不能無限增加。例如車間凈高 5 米，扣除***部管道、照明等設施占用空間，凈化塔實際可用高度僅 4 米左右，這就需要在有限高度內***化填料布局，可能采用多層緊湊型填料或高效薄層填料，以彌補高度不足對凈化效果的影響。

2. 室外布局協調：對于室外場地，雖然空間相對寬敞，但需考慮與周邊建筑物、道路、綠化等的協調性。若凈化塔靠近廠區道路，高度過高可能影響行車安全視野；靠近廠房外墻，需留出足夠間距避免散熱、振動等相互干擾。此外，在沿海、沙漠等***殊地理環境區域，還要考慮臺風、沙塵暴等自然災害對高***塔體的威脅，合理降低高度或增強塔體抗風、防沙結構。



 三、不銹鋼凈化塔樣式尺寸選擇的流程



 （一）前期調研

1. 廢氣***性分析：詳細檢測廢氣的成分、流量、濃度、溫度、濕度等參數，繪制廢氣排放曲線，掌握其變化規律。同時了解廢氣產生源頭的工藝過程，預判未來可能的波動范圍，為后續設備選型提供精準數據支撐。

2. 場地勘察：***測量安裝場地的長、寬、高尺寸，記錄周邊環境狀況，包括相鄰建筑距離、地下管線分布、地面承載能力等信息。評估場地的擴展可能性，以便在后續方案制定中有更多靈活性。



 （二）初步選型

1. 依據廢氣風量初選樣式：根據廢氣平均風量，參考各類凈化塔的風量處理范圍經驗值，初步篩選出適合的立式、臥式或組合式凈化塔樣式。如風量小于 8000m³/h 且場地狹窄，***先立式；風量***于 15000m³/h 且場地開闊，傾向臥式。

2. 結合成分濃度預估尺寸：依據廢氣中主要污染物成分與濃度，對照同類成功案例或設計手冊中的經驗公式，初步估算所需的填料體積、塔體直徑與高度。例如處理含硫廢氣，濃度為 1000mg/m³，風量 6000m³/h，參考中和反應所需堿液噴淋量與填料接觸時間要求，初步確定塔徑 1.2 米，填料層高 2 米。



 （三）模擬驗證

1. 計算流體動力學（CFD）模擬：運用專業 CFD 軟件，輸入初步選定的塔體尺寸、內部結構參數以及廢氣***性數據，模擬廢氣在塔內的流動軌跡、速度分布、壓力變化以及污染物濃度場。通過模擬分析，觀察是否存在氣流短路、死角、過度湍流等不***現象，評估凈化效率是否達標。若模擬結果顯示塔體上部存在***面積低速區，導致廢氣滯留，可能需要調整塔徑或***化填料布局，引導氣流均勻上升。

2. ***化調整：根據模擬反饋結果，對凈化塔的樣式細節（如進出氣口位置、噴淋角度）和尺寸參數（直徑、高度微調）進行***化。反復模擬直至達到理想的氣流分布與凈化效果預測，確保所選方案在理論層面可行。



 （四）***終確定與校核

1. 綜合考量確定方案：在完成模擬驗證后，結合場地實際限制、成本預算、運維便利性等因素，綜合權衡確定***終的不銹鋼凈化塔樣式與***尺寸。例如模擬顯示臥式塔凈化效果佳，但場地臨近道路需限制高度，經權衡改為組合式凈化塔，下部立式滿足高度限制，上部臥式保障處理能力。

2. 安全校核：對選定的塔體進行結構強度校核，考慮不銹鋼材質的許用應力、風載、地震載荷等影響因素，確保塔體在運行過程中安全可靠。同時校核內部填料、噴淋系統等部件的承載能力，防止因自重或氣流沖擊導致變形、損壞。



綜上所述，不銹鋼凈化塔的樣式尺寸選擇是一個系統性工程，需綜合考慮廢氣***性、場地條件、凈化要求等多方面因素。只有在充分調研、精準分析、嚴謹模擬的基礎上，才能選出***適配的凈化塔方案，實現廢氣高效處理與穩定達標排放，為環保事業與工業生產的可持續發展保駕護航。
